Popis produktu

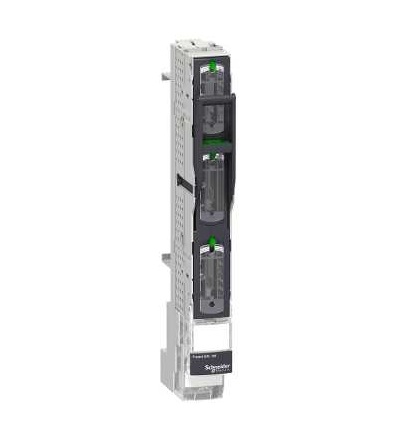

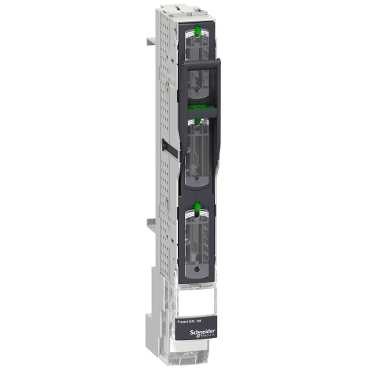

ISFL160 3p závěsná montáž na sběrnice 60mm, svorky 95mm2. řada výrobků: ISFL160
typ produktu nebo součásti: odpínač
použití zařízení: distribuce
popis chráněných pólů: 3f
typ pojistky: DIN
velikost pojistky: NH00, NH000
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[Ie] jmenovitý pracovní proud: AC-22B : 100 A AC 50/60 Hz 660/690 V, AC-22B : 160 A AC 50/60 Hprůměr 220/240 V, AC-22B : 160 A AC 50/60 Hz 380/415 V, AC-22B : 160 A AC 50/60 Hz 440/480 V, AC-22B : 160 A AC 50/60 Hz 500 V, AC-23B : 160 A AC 50/60 Hprůměr 220/240 V, AC-23B : 160 A AC 50/60 Hz 380/415 V
[Ith] jmenovitý tepelný proud: 120 A ( 70 °C ) svislá, 120 A ( 70 °C ) vodorovná, 128 A ( 65 °C ) svislá, 128 A ( 65 °C ) vodorovná, 136 A ( 60 °C ) svislá, 136 A ( 60 °C ) vodorovná, 144 A ( 55 °C ) svislá, 144 A ( 55 °C ) vodorovná, 152 A ( 50 °C ) svislá, 152 A ( 50 °C ) vodorovná, 160 A ( 40 °C ) svislá, 160 A ( 40 °C ) vodorovná, 160 A ( 45 °C ) svislá, 160 A ( 45 °C ) vodorovná
[Ue] jmenovité pracovní napětí: 690 V AC 50/60 Hz, 800 V AC 50/60 Hz AC-20
signalizace polohy kontaktu: Ne
viditelné odpojení: ano
připojení
svorky: svorky pro kabely přiřazené 160 A kabel 95 mm2, závěsný nadřazené 160 A sběrnice 60 mm. Výhody: Svou schopností adaptace k početné škále NN aplikací pojistkové odpínače Fupact poskytují veškerou bezpečnost, kterou uživatel potřebuje
Aplikace: Ochrana a ovládání NN elektrických instalací. Aplikace:, Distribuce energie, Ochrany motorů, Veřejné rozvody
Datasheet
