Popis produktu

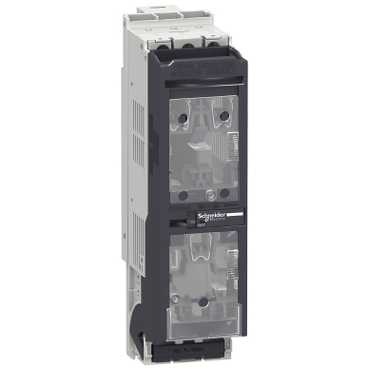

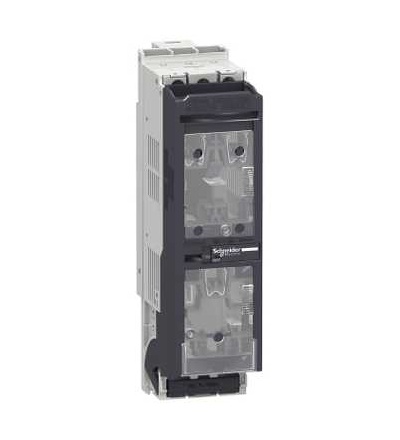

Tělo pojistkového odpínače ISFT 3p 3 F-DIN NH000-100A- montáž na sběrnice 60mm. řada výrobků: ISFT100N
typ produktu nebo součásti: odpínač
použití zařízení: distribuce
popis chráněných pólů: 3f
typ pojistky: DIN
velikost pojistky: NH000
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[Ie] jmenovitý pracovní proud: AC-21B : 100 A AC 50/60 Hprůměr 220/240 V, AC-21B : 100 A AC 50/60 Hz 380/415 V, AC-21B : 100 A AC 50/60 Hz 440/480 V, AC-21B : 100 A AC 50/60 Hz 500 V, AC-21B : 100 A AC 50/60 Hz 660/690 V, AC-22B : 100 A AC 50/60 Hprůměr 220/240 V, AC-22B : 100 A AC 50/60 Hz 380/415 V, AC-22B : 100 A AC 50/60 Hz 440/480 V, AC-22B : 100 A AC 50/60 Hz 500 V, AC-23B : 100 A AC 50/60 Hprůměr 220/240 V, AC-23B : 100 A AC 50/60 Hz 380/415 V, DC-21B : 100 A DC 125 V 3P v sérii, DC-21B : 100 A Dprůměr 220 V 3P v sérii, DC-21B : 100 A DC 440 V 3P v sérii, DC-22B : 100 A DC 125 V 3P v sérii, DC-22B : 100 A Dprůměr 220 V 3P v sérii, DC-22B : 100 A DC 440 V 3P v sérii
[Ith] jmenovitý tepelný proud: 100 A ( 40 °C ) svislá, 100 A ( 40 °C ) vodorovná, 100 A ( 40 °C ) ztrátový výkon na pojistku: 7,5 W, 70 A ( 70 °C ) svislá, 70 A ( 70 °C ) vodorovná, 75 A ( 65 °C ) svislá, 75 A ( 65 °C ) vodorovná, 80 A ( 60 °C ) svislá, 80 A ( 60 °C ) vodorovná, 85 A ( 55 °C ) svislá, 85 A ( 55 °C ) vodorovná, 90 A ( 50 °C ) svislá, 90 A ( 50 °C ) vodorovná, 95 A ( 45 °C ) svislá, 95 A ( 45 °C ) vodorovná
[Ui] jmenovité izolační napětí: 800 V AC 50/60 Hz, 800 V DC
[Ue] jmenovité pracovní napětí: 440 V DC, 690 V AC 50/60 Hz, 690 V AC 50/60 Hz AC-20, 690 V DC DC-20
viditelné odpojení: ano. Výhody: Svou schopností adaptace k početné škále NN aplikací pojistkové odpínače Fupact poskytují veškerou bezpečnost, kterou uživatel potřebuje
Aplikace: Ochrana a ovládání NN elektrických instalací. Aplikace:, Distribuce energie, Ochrany motorů, Veřejné rozvody
