Popis produktu

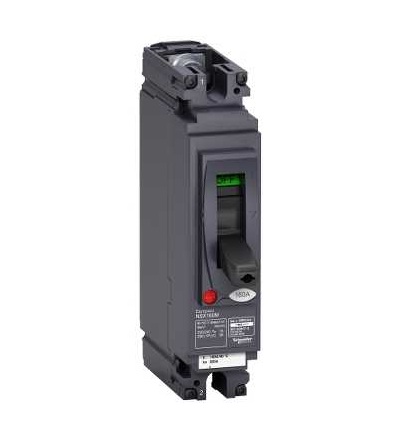

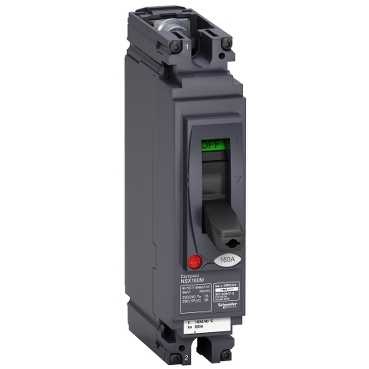

Jistič Compact NSX160M, TMD, 160A, 1p 1d. řada: Compact
řada výrobků: NSX100
.250, NSX100
.250 DC
označení výrobku: Compact NSX
typ produktu nebo součásti: jistič
označení přístroje: Compact NSX160M
použití zařízení: distribuce
popis chráněných pólů: 1t
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[In] jmenovitý proud: 150 A ( 65 °C ), 160 A ( 40 °C )
[Ue] jmenovité pracovní napětí: 250 V DC vyhovuje IEC 60947-2, 690 V AC 50/60 Hz vyhovuje IEC 60947-2
označení vypínací schopnosti: M
vypínací schopnost: 10 kA Icu při 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, 10 kA při 600 V AC 50/60 Hz vyhovuje UL 508, 35 kA Icu při 525 V AC 50/60 Hz vyhovuje IEC 60947-2, 35 kA při 480 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 35 kA při 480 V AC 50/60 Hz vyhovuje UL 508, 35 kA při 600 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 50 kA Icu při 500 V AC 50/60 Hz vyhovuje IEC 60947-2, 65 kA Icu při 440 V AC 50/60 Hz vyhovuje IEC 60947-2, 70 kA Icu při 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2, 85 kA Icu přprůměr 220/240 V AC 50/60 Hz vyhovuje IEC 60947-2, 85 kA Icu při 250 V DC 1P vyhovuje IEC 60947-2, 85 kA Icu při 48/125 V DC 1P vyhovuje IEC 60947-2, 85 kA při 240 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 85 kA při 240 V AC 50/60 Hz vyhovuje UL 508
[Ics] jmenovitá provozní vypínací schopnost: Ics 10 kA 600 V AC 50/60 Hz vyhovuje UL 508, Ics 10 kA 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 35 kA 480 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, Ics 35 kA 480 V AC 50/60 Hz vyhovuje UL 508, Ics 35 kA 525 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 35 kA 600 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, Ics 50 kA 500 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 65 kA 440 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 70 kA 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 85 kprůměr 220/240 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 85 kA 240 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, Ics 85 kA 240 V AC 50/60 Hz vyhovuje UL 508
kategorie použití: kategorie A
označení jednotky spouští: TM-D
provedení jednotky spouští: nadproudová-zkratová
ochranná funkce jednotky spouští: LI
typ ochrany: ochrana proti přetížení, zkratová ochrana.
Výhody: Bezpečnost a ochrana Měření a řízení spotřeby energie
Aplikace: Standardní zařízení s nízkou úrovní zkratového proudu: sektor služeb, Standardní zařízení: průmyslové výrobny, budovy a nemocnice Aplikace s požadavky vysokých výkonů při umírněných nákladech: spojité procesy, ocelářský průmysl Zařízení s vysokými požadavky: námořní průmysl
