Popis produktu

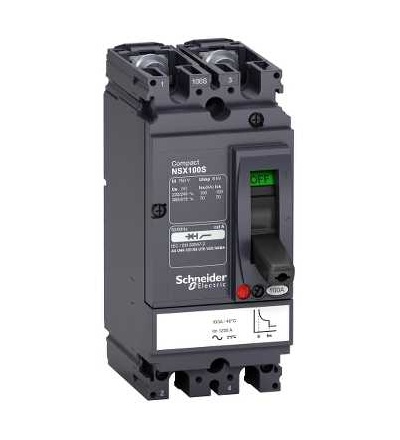

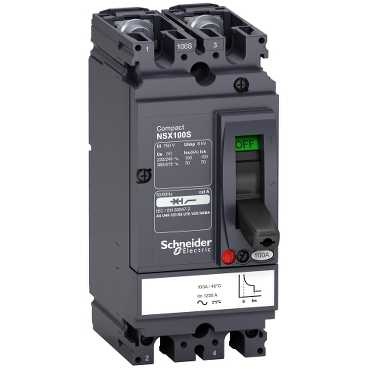

Jistič Compact NSX100S, TMD, 30A, 2p 2d. řada: Compact
řada výrobků: NSX100
.250, NSX100
.250 DC
označení výrobku: Compact NSX
typ produktu nebo součásti: jistič
označení přístroje: Compact NSX100S
použití zařízení: distribuce
popis chráněných pólů: 2t
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[In] jmenovitý proud: 100 A ( 40 °C ), 100 A ( 65 °C )
[Ue] jmenovité pracovní napětí: 500 V DC vyhovuje IEC 60947-2, 690 V AC 50/60 Hz vyhovuje IEC 60947-2
označení vypínací schopnosti: S
vypínací schopnost: 10 kA Icu při 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, 100 kA Icu přprůměr 220 V AC 50/60 Hz vyhovuje IEC 60947-2, 100 kA Icu při 250 V DC 1P vyhovuje IEC 60947-2, 100 kA Icu při 48/125 V DC 1P vyhovuje IEC 60947-2, 100 kA Icu při 500 V DC 2P vyhovuje IEC 60947-2, 100 kA při 240 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 35 kA Icu při 525 V AC 50/60 Hz vyhovuje IEC 60947-2, 35 kA při 600 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 50 kA Icu při 500 V AC 50/60 Hz vyhovuje IEC 60947-2, 65 kA Icu při 440 V AC 50/60 Hz vyhovuje IEC 60947-2, 65 kA při 480 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 70 kA Icu při 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2
[Ics] jmenovitá provozní vypínací schopnost: Ics 10 kA 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 100 kprůměr 220 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 100 kA 250 V DC vyhovuje IEC 60947-2, Ics 100 kA 48/125 V DC vyhovuje IEC 60947-2, Ics 100 kA 500 V DC vyhovuje IEC 60947-2, Ics 35 kA 525 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 50 kA 500 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 65 kA 440 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 70 kA 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2
kategorie použití: kategorie A
označení jednotky spouští: TM-D
provedení jednotky spouští: nadproudová-zkratová
ochranná funkce jednotky spouští: LI
typ ochrany: ochrana proti přetížení, zkratová ochrana. Výhody:
