Popis produktu

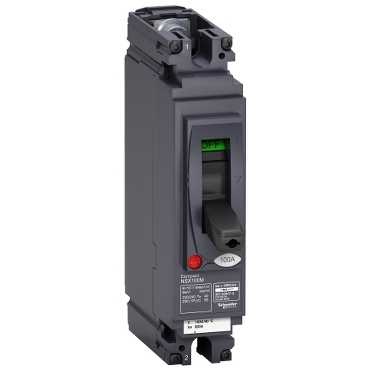

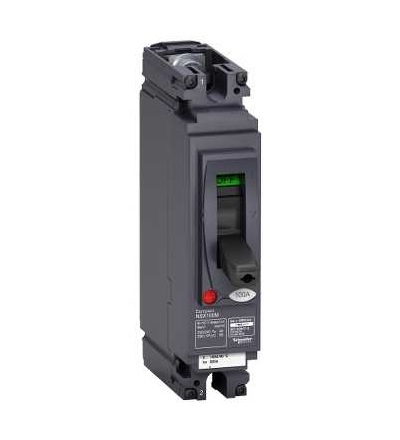

Jistič Compact NSX100M, TMD, 20A, 1p 1d. řada: Compact
řada výrobků: NSX100
.250, NSX100
.250 DC
označení výrobku: Compact NSX
typ produktu nebo součásti: jistič
označení přístroje: Compact NSX100M
použití zařízení: distribuce
popis chráněných pólů: 1t
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[In] jmenovitý proud: 100 A ( 40 °C ), 100 A ( 65 °C )
[Ue] jmenovité pracovní napětí: 250 V DC vyhovuje IEC 60947-2, 277 V AC 50/60 Hz vyhovuje IEC 60947-2
označení vypínací schopnosti: M
vypínací schopnost: 40 kA Icu přprůměr 220 V AC 50/60 Hz vyhovuje IEC 60947-2, 40 kA Icu při 277 V AC 50/60 Hz vyhovuje IEC 60947-2, 40 kA při 240 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 40 kA při 277 V AC 50/60 Hz vyhovuje NEMA AB1 HIC, 85 kA Icu při 250 V DC 1P vyhovuje IEC 60947-2, 85 kA Icu při 48/125 V DC 1P vyhovuje IEC 60947-2
[Ics] jmenovitá provozní vypínací schopnost: Ics 40 kprůměr 220 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 40 kA 277 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 85 kA 250 V DC vyhovuje IEC 60947-2, Ics 85 kA 48/125 V DC vyhovuje IEC 60947-2
kategorie použití: kategorie A
označení jednotky spouští: TM-D
provedení jednotky spouští: nadproudová-zkratová
ochranná funkce jednotky spouští: LI
typ ochrany: ochrana proti přetížení, zkratová ochrana.
Výhody: Bezpečnost a ochrana Měření a řízení spotřeby energie
Aplikace: Standardní zařízení s nízkou úrovní zkratového proudu: sektor služeb, Standardní zařízení: průmyslové výrobny, budovy a nemocnice Aplikace s požadavky vysokých výkonů při umírněných nákladech: spojité procesy, ocelářský průmysl Zařízení s vysokými požadavky: námořní průmysl
