Popis produktu

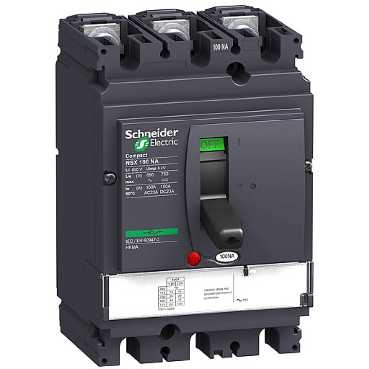

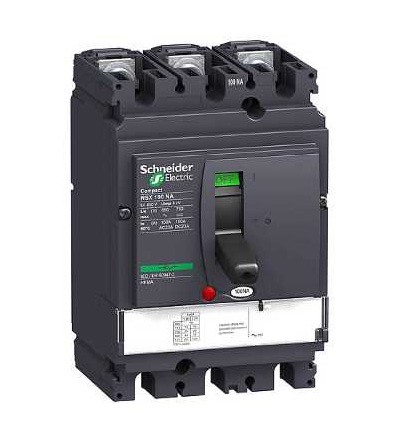

Odpínač Compact NSX100NA, 100A, 3p. řada: Compact
označení výrobku: NSX
typ produktu nebo součásti: odpínač
označení přístroje: Compact NSX100NA
popis pólů: 3P
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[Ie] jmenovitý pracovní proud: AC-22A : 100 A AC 50/60 Hprůměr 220/240 V, AC-22A : 100 A AC 50/60 Hz 380/415 V, AC-22A : 100 A AC 50/60 Hz 440/480 V, AC-22A : 100 A AC 50/60 Hz 480 V NEMA AB1, AC-22A : 100 A AC 50/60 Hz 500/525 V, AC-22A : 100 A AC 50/60 Hz 660/690 V, AC-23A : 100 A AC 50/60 Hprůměr 220/240 V, AC-23A : 100 A AC 50/60 Hz 380/415 V, AC-23A : 100 A AC 50/60 Hz 440/480 V, AC-23A : 100 A AC 50/60 Hz 480 V NEMA AB1, AC-23A : 100 A AC 50/60 Hz 500/525 V, AC-23A : 100 A AC 50/60 Hz 660/690 V, DC-22A : 100 A DC 250 V 1P, DC-22A : 100 A DC 500 V 2P v sérii, DC-22A : 100 A DC 750 V 3P v sérii, DC-23A : 100 A DC 250 V 1P, DC-23A : 100 A DC 500 V 2P v sérii, DC-23A : 100 A DC 750 V 3P v sérii
[Icm] jmenovitá zkratová zapínací schopnost: 2,6 kA samotný odpínač, 330 kA s předřazeným ochranným jističem
označení vypínací schopnosti: NA
vhodnost pro bezpečné odpojení: ANO vyhovuje EN 60947-3, ANO vyhovuje IEC 60947-3
signalizace polohy kontaktu: ano
viditelné odpojení: ne. Výhody: Bezpečnost a ochrana Měření a řízení spotřeby energie
Aplikace: Standardní zařízení s nízkou úrovní zkratového proudu: sektor služeb, Standardní zařízení: průmyslové výrobny, budovy a nemocnice Aplikace s požadavky vysokých výkonů při umírněných nákladech: spojité procesy, ocelářský průmysl Zařízení s vysokými požadavky: námořní průmysl
