Popis produktu

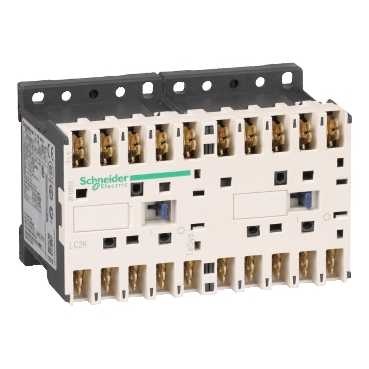

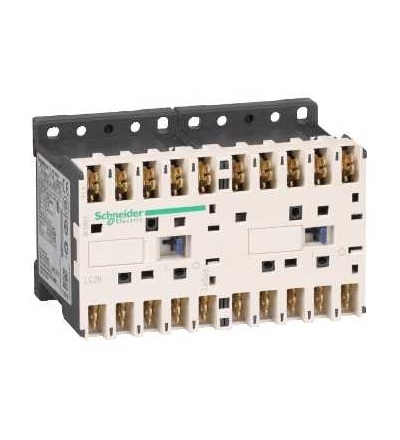

TeSys reverzační stykač LC2-K, 4p -AC-1 440V 20A, cívkprůměr 220
230V AC. řada: TeSys
označení výrobku: TeSys K
typ produktu nebo součásti: přepínací stykač
označení přístroje: LC2K
použití stykače: odporová zátěž
kategorie použití: AC-1
úprava zařízení: s předmont. reverzační sběrnicí
popis pólů: 4P
složení kontaktů: 4 Z
[Ie] jmenovitý pracovní proud: 16 A (? 70 °C) při 690 V AC AC-1 pro výkonový obvod, 20 A (? 50 °C) při ? 440 V AC AC-1 pro výkonový obvod
kategorie přepětí: III
Irms jmen.zapínací proud: 110 A AC pro výkonový obvod vyhovuje IEC 60947, 110 A AC pro výkonový obvod vyhovuje NF C 63-110
jmenovitá vypínací schopnost: 110 A přprůměr 220
.230 V vyhovuje IEC 60947, 110 A při 380
.400 V vyhovuje IEC 60947, 110 A při 415 V vyhovuje IEC 60947, 110 A při 440 V vyhovuje IEC 60947, 70 A při 660
.690 V vyhovuje IEC 60947, 80 A při 500 V vyhovuje IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud: 20 A ? 50 °C? 15 s výkonový obvod, 40 A ? 50 °C 3 min výkonový obvod, 45 A ? 50 °C 1 min výkonový obvod, 60 A ? 50 °C 30 s výkonový obvod, 80 A ? 50 °C 10 s výkonový obvod, 85 A ? 50 °C 5 s výkonový obvod, 90 A ? 50 °C 1 s výkonový obvod
jmenovitý proud pojistky: 25 A aM pro výkonový obvod, 25 A gG při ? 440 V pro výkonový obvod
[Ui] jmenovité izolační napětí: 600 V pro výkonový obvod vyhovuje CSA C22.2 č. 14, 600 V pro výkonový obvod vyhovuje UL 508, 690 V pro výkonový obvod vyhovuje IEC 60947-4-1
typ blokování: mechanické
montážní držák: deska, lišta
standardy: BS 5424, IEC 60947, NF C 63-110, VDE 0660
certifikace výrobku: CSA, UL
připojení
svorky: svorky faston 1 6,35 mm, svorky faston 2 2,8 mm
provozní doba: 10
.20 ms vypnutí napájení cívky a rozpojení 1Z, 10
.20 ms zapnutí napájení cívky a sepnutí 1Z
úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením vyhovuje EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením vyhovuje EN/ISO 13849-1
mechanická životnost: 5 Mcyklů. Výhody: Kompaktní výkon. Tesys K tvoří řadu reverzačních a nereverzačních stykačů, nabízí nejlepší poměr výkon/rozměr a snadnou integraci do všech vašich aplikací
Aplikace: Průmysl, infrastruktura, oblast bydlení, energetika, apod.: ., Jednoduché řídicí systémy., Stykače se sníženou hlučností pro průmyslově zněčištěné sítě nebo stroje v interiérech., Stykače s nízkou spotřebou kompatibilní s polovodičovými výstupy z PLC
