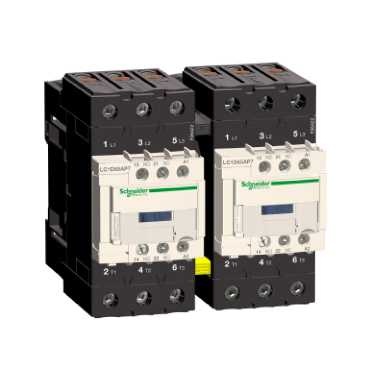

LC2D65AP7 TeSys D reverzační stykač, 3p(3Z), AC-3, ? 440 V 65A, 230 V AC cívka, Schneider Electric

TeSys - označení přístroje: LC2D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-1, AC-3 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontak…
13 064,49 Kč
10 797,10 bez DPH
RP = 1,89 Kč
1 týden

LC2D65AP7


3389119409674


Schneider Electric

ks
13064.49

Popis produktu

TeSys D reverzační stykač, 3p(3Z), AC-3, ? 440 V 65A, 230 V AC cívka. řada: TeSys
označení výrobku: TeSys D
označení přístroje: LC2D
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3
úprava zařízení: s předmont. reverzační sběrnicí
popis pólů: 3P
složení kontaktů: 3 Z
[Ue] jmenovité pracovní napětí: ? 300 V DC pro výkonový obvod, ? 690 V AC 25
.400 Hz pro výkonový obvod
[Ie] jmenovitý pracovní proud: 65 A (? 60 °C) při ? 440 V AC AC-3 pro výkonový obvod, 80 A (? 60 °C) při ? 440 V AC AC-1 pro výkonový obvod
výkon motoru (kW): 18,5 kW přprůměr 220
.230 V AC 50/60 Hz, 30 kW při 380
.400 V AC 50/60 Hz, 37 kW při 415
.440 V AC 50/60 Hz, 37 kW při 500 V AC 50/60 Hz, 37 kW při 660
.690 V AC 50/60 Hz
výkon motoru (hp): 10 hp při 230/240 V AC 50/60 Hz pro 1 fáze motory, 20 hp při 200/208 V AC 50/60 Hz pro 3fázový motory, 20 hp při 230/240 V AC 50/60 Hz pro 3fázový motory, 40 hp při 460/480 V AC 50/60 Hz pro 3fázový motory, 5 hp při 115 V AC 50/60 Hz pro 1 fáze motory, 50 hp při 575/600 V AC 50/60 Hz pro 3fázový motory
složení pomocného kontaktu: 1 Z + 1 V
kategorie přepětí: III
[Ith] jmenovitý tepelný proud: 10 A při ? 60 °C pro signalizační obvod, 80 A při ? 60 °C pro výkonový obvod
Irms jmen.zapínací proud: 1000 A při 440 V pro výkonový obvod vyhovuje IEC 60947, 140 A AC pro signalizační obvod vyhovuje IEC 60947-5-1, 250 A DC pro signalizační obvod vyhovuje IEC 60947-5-1
[Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 110 A ? 40 °C 10 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 260 A ? 40 °C 1 min výkonový obvod, 520 A ? 40 °C 10 s výkonový obvod, 900 A ? 40 °C 1 s výkonový obvod
jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje IEC 60947-5-1, 125 A gG při ? 690 V koordinace typ 1 pro výkonový obvod, 125 A gG při ? 690 V koordinace typ 2 pro výkonový obvod
[Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod vyhovuje IEC 60947-1, 690 V pro výkonový obvod vyhovuje IEC 60947-4-1
elektrická životnost: 1,4 mil. cyklu 80 A AC-1 při Ue ? 440 V, 1,45 mil. cyklu 65 A AC-3 při Ue ? 440 V
ztrátový výkon na pól: 6,3 W AC-3, 9,6 W AC-1
ochranný kryt: ano
typ blokování: mechanické
montážní držák: deska, lišta
standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
certifikace výrobku: CCC, CSA, GOST, UL
připojení
svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1
.4 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.4 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svork...
pdf Katalog
pdf Datasheet

Parametry produktu

šířka165,00 mm
výška140,00 mm
hloubka195,00 mm
FunkceCouvání bezpečnost
Jmenovitý výkon při provozu AC-3, 400 V30
Jmenovitý provozní proud Ie při AC-3, 400 V65
Jmenovité napájecí napětí Us při AC 50 Hz230
Jmenovité napájecí napětí Us při AC 60HZ230
Stupeň krytí (IP)IP20
Typ připojení hlavního proudu obvoduŠroubové připojení
Typ Napětí pro ovládáníAC
