Popis produktu

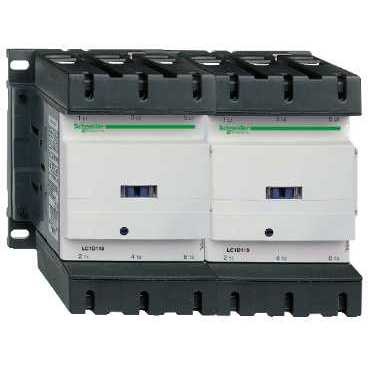

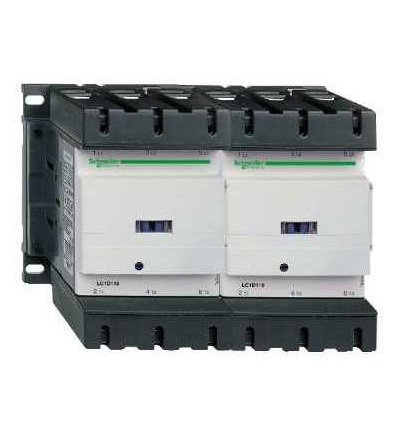

TeSys D reverzační stykač, 3p(3Z), AC-3, ? 440 V 150Aprůměr 220 V AC cívka. řada: TeSys
označení výrobku: TeSys D
označení přístroje: LC2D
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3
úprava zařízení: s předmont. reverzační sběrnicí
popis pólů: 3P
složení kontaktů: 3 Z
[Ue] jmenovité pracovní napětí: ? 1000 V AC 25
.400 Hz pro výkonový obvod, ? 300 V DC pro výkonový obvod
[Ie] jmenovitý pracovní proud: 150 A (? 60 °C) při ? 440 V AC AC-3 pro výkonový obvod, 200 A (? 60 °C) při ? 440 V AC AC-1 pro výkonový obvod
výkon motoru (kW): 100 kW při 660
.690 V AC 50/60 Hz, 40 kW přprůměr 220
.230 V AC 50/60 Hz, 75 kW při 1000 V AC 50/60 Hz, 75 kW při 380
.400 V AC 50/60 Hz, 80 kW při 415
.440 V AC 50/60 Hz, 90 kW při 500 V AC 50/60 Hz
výkon motoru (hp): 100 hp při 460/480 V AC 50/60 Hz pro 3fázový motory, 125 hp při 575/600 V AC 50/60 Hz pro 3fázový motory, 40 hp při 200/208 V AC 50/60 Hz pro 3fázový motory, 50 hp při 230/240 V AC 50/60 Hz pro 3fázový motory
složení pomocného kontaktu: 1 Z + 1 V
kategorie přepětí: III
Irms jmen.zapínací proud: 140 A AC pro signalizační obvod vyhovuje IEC 60947-5-1, 1660 A při 440 V pro výkonový obvod vyhovuje IEC 60947, 250 A DC pro signalizační obvod vyhovuje IEC 60947-5-1
[Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 120 A 500 ms signalizační obvod, 1200 A ? 40 °C 10 s výkonový obvod, 140 A 100 ms signalizační obvod, 1400 A ? 40 °C 1 s výkonový obvod, 250 A ? 40 °C 10 min výkonový obvod, 580 A ? 40 °C 1 min výkonový obvod
jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje IEC 60947-5-1, 250 A gG při ? 690 V koordinace typ 2 pro výkonový obvod, 315 A gG při ? 690 V koordinace typ 1 pro výkonový obvod
[Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod vyhovuje IEC 60947-4-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod vyhovuje IEC 60947-1
elektrická životnost: 0,85 mil. cyklu 150 A AC-3 při Ue ? 440 V, 1 Mcyklů 200 A AC-1 při Ue ? 440 V
ztrátový výkon na pól: 13,5 W AC-3, 24 W AC-1
ochranný kryt: ano
typ blokování: elektrické, mechanické
montážní držák: deska, lišta
standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
certifikace výrobku: BV, CCC, CSA, DNV, gL, GOST, LROS, RINA, UL
připojení
svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: pevný
ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.2,5...
