Popis produktu

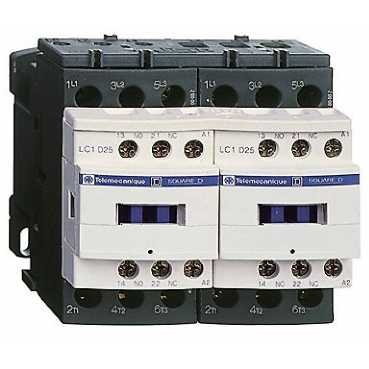

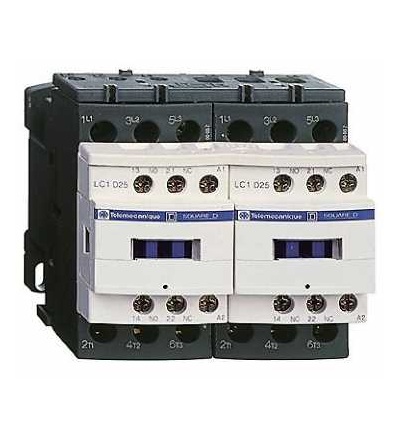

TeSys D reverzační stykač, 4p(4Z), AC-1, ? 440 V 200A, 230 V AC cívka. řada: TeSys
označení výrobku: TeSys D
typ produktu nebo součásti: přepínací stykač
označení přístroje: LC2D
použití stykače: odporová zátěž
kategorie použití: AC-1
úprava zařízení: s předmont. reverzační sběrnicí
popis pólů: 4P
složení kontaktů: 4 Z
[Ue] jmenovité pracovní napětí: ? 1000 V AC 25
.400 Hz pro výkonový obvod, ? 460 V DC pro výkonový obvod
kategorie přepětí: III
[Icw] jmenovitý krátkodobý výdržný proud: 1100 A ? 40 °C 1 s výkonový obvod, 250 A ? 40 °C 10 min výkonový obvod, 550 A ? 40 °C 1 min výkonový obvod, 950 A ? 40 °C 10 s výkonový obvod
jmenovitý proud pojistky: 200 A gG při ? 690 V koordinace typ 2 pro výkonový obvod, 250 A gG při ? 690 V koordinace typ 1 pro výkonový obvod
[Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod vyhovuje IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL
ochranný kryt: ne
typ blokování: mechanické
montážní držák: deska, lišta
standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
certifikace výrobku: BV, CCC, CSA, DNV, gL, GOST, LROS, RINA, UL
připojení
svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.2,5 mm2
tuhost kabelu: pevný
ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.2,5 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10
.120 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10
.120 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10
.120 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10
.50 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10
.50 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10
.50 mm2
tuhost kabelu: pevný
ne kabelová koncovka
kroutící moment: ovládací obvod : 1,2 N.m
na šroubové svorky
pomocí šroubováku Philips č. 2, ovládací obvod : 1,2 N.m
na šroubové svorky
pomocí šroubováku plochý O 6 mm, výkonový obvod : 12 N.m
na konektor šestihranný 4 mm
provozní doba: 20
.50 ms spínání, 6
.20 ms vypínání
úroveň bezpečnosti a spolehlivosti: B10d = 136...
