Popis produktu
TeSys

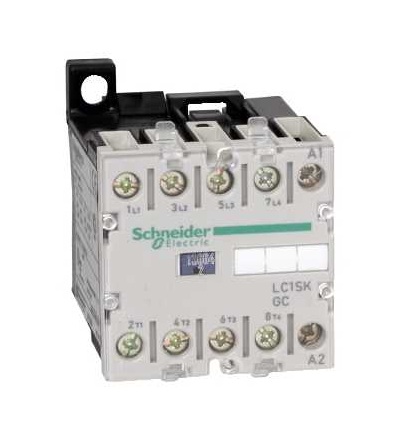

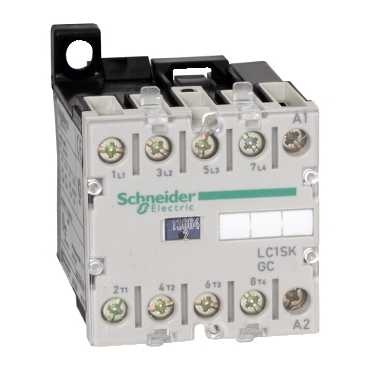

typ produktu nebo součásti: mini stykač
označení přístroje: LC1SKGC
použití stykače: odporová zátěž
kategorie použití: AC-1
popis pólů: 4P
složení kontaktů: 2 Z + 2 V
Irms jmen.zapínací proud: 85 A AC vyhovuje IEC 60947, 85 A AC vyhovuje NF C 63-110
jmenovitá vypínací schopnost: 68 A při ? 400 V vyhovuje IEC 60947, 68 A při ? 400 V vyhovuje NF C 63-110
[Ui] jmenovité izolační napětí: 690 V pro výkonový obvod vyhovuje BS 5424, 690 V pro výkonový obvod vyhovuje CSA C22.2 č. 14, 690 V pro výkonový obvod vyhovuje IEC 60947, 690 V pro výkonový obvod vyhovuje UL 508, 690 V pro výkonový obvod vyhovuje VDE 0110 skupina C
montážní držák: lišta, na panel
standardy: BS 5424, IEC 60947, NF C 63-110, VDE 0660
certifikace výrobku: CSA, UL
připojení
svorky: konektor 1 kabel(y) 0,35...6 mm?
tuhost kabelu: ohebný
ano kabelová koncovka, konektor 1 kabel(y) 0,5...6 mm?
tuhost kabelu: ohebný
ne kabelová koncovka, konektor 1 kabel(y) 1,5...6 mm?
tuhost kabelu: pevný, konektor 2 kabel(y) 0,35...1,5 mm?
tuhost kabelu: ohebný
ano kabelová koncovka, konektor 2 kabel(y) 0,35...2,5 mm?
tuhost kabelu: ohebný
ne kabelová koncovka, konektor 2 kabel(y) 1,5...4 mm?
tuhost kabelu: pevný
provozní doba: 6...8 ms vypnutí napájení cívky a rozpojení 1Z, 7...14 ms zapnutí napájení cívky a sepnutí 1Z, 8...10 ms vypnutí napájení cívky a sepnutí 1V, 8...16 ms zapnutí napájení cívky a rozpojení 1V
mechanická životnost: 10 Mcyklů.
Výhody: ..
Aplikace: ..
