Popis produktu

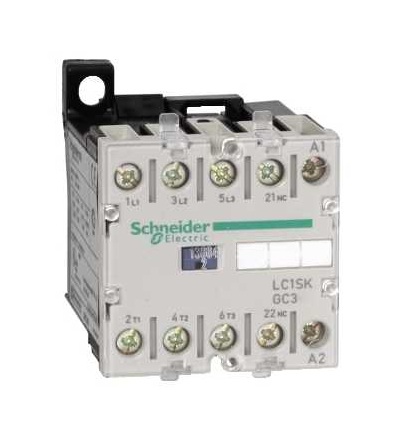

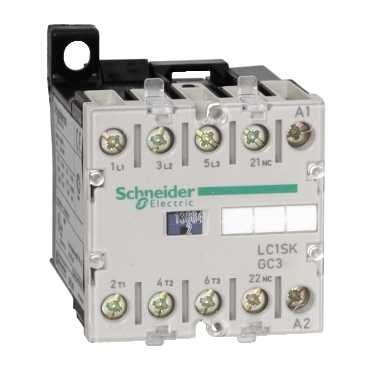

TeSys SK mini stykač, 3p (3Z), AC-3, 690 V 9A, 400 V AC cívka. řada: TeSys
označení výrobku: TeSys SK
typ produktu nebo součásti: mini stykač
označení přístroje: LC1SKGC
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3
popis pólů: 3P
složení kontaktů: 3 Z
[Ue] jmenovité pracovní napětí: 690 V AC ? 400 Hz pro signalizační obvod, 690 V AC 50/60 Hz pro výkonový obvod
[Ie] jmenovitý pracovní proud: 20 A (? 50 °C) AC AC-1, 9 A při ? 400 V AC AC-3
výkon motoru (kW): 1,1 kW přprůměr 220
.230 V AC 50/60 Hz, 4 kW při 380
.415 V AC 50/60 Hz, 4 kW při 660
.690 V AC 50/60 Hz
složení pomocného kontaktu: 1 V
[Ith] jmenovitý tepelný proud: 10 A při ? 55 °C pro signalizační obvod, 20 A při ? 55 °C pro výkonový obvod
Irms jmen.zapínací proud: 85 A AC vyhovuje IEC 60947, 85 A AC vyhovuje NF C 63-110
jmenovitá vypínací schopnost: 68 A při ? 400 V vyhovuje IEC 60947, 68 A při ? 400 V vyhovuje NF C 63-110
jmenovitý proud pojistky: 10 A gI pro signalizační obvod vyhovuje IEC 60947, 10 A gI pro signalizační obvod vyhovuje VDE 0660, 20 A gI při ? 440 V pro výkonový obvod
[Ui] jmenovité izolační napětí: 690 V pro výkonový obvod vyhovuje BS 5424, 690 V pro výkonový obvod vyhovuje CSA C22.2 č. 14, 690 V pro výkonový obvod vyhovuje IEC 60947, 690 V pro výkonový obvod vyhovuje UL 508, 690 V pro výkonový obvod vyhovuje VDE 0110 skupina C
montážní držák: lišta, na panel
standardy: BS 5424, IEC 60947, NF C 63-110, VDE 0660
certifikace výrobku: CSA, UL
připojení
svorky: konektor 1 kabel(y) 0,35
.6 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, konektor 1 kabel(y) 0,5
.6 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, konektor 1 kabel(y) 1,5
.6 mm2
tuhost kabelu: pevný, konektor 2 kabel(y) 0,35
.1,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, konektor 2 kabel(y) 0,35
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, konektor 2 kabel(y) 1,5
.4 mm2
tuhost kabelu: pevný
provozní doba: 6
.8 ms vypnutí napájení cívky a rozpojení 1Z, 7
.14 ms zapnutí napájení cívky a sepnutí 1Z, 8
.10 ms vypnutí napájení cívky a sepnutí 1V, 8
.16 ms zapnutí napájení cívky a rozpojení 1V
mechanická životnost: 10 Mcyklů. Výhody:
