Popis produktu

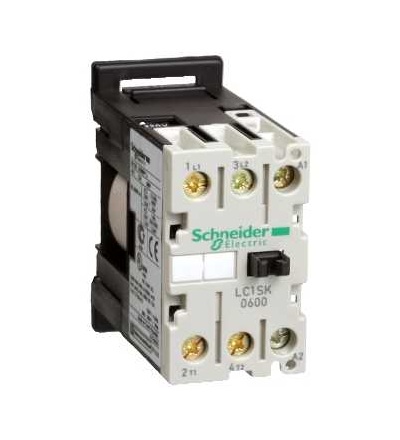

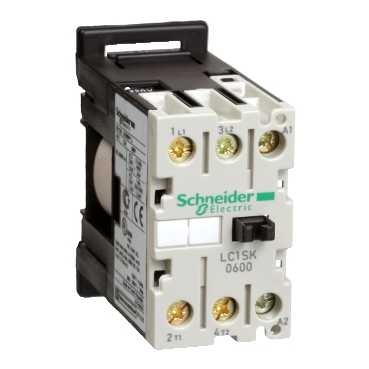

TeSys SK mini stykač, 2p (2Z), AC-3 400V 6A, cívkprůměr 220 V AC. řada: TeSys
označení výrobku: TeSys SK
typ produktu nebo součásti: mini stykač
označení přístroje: LC1SK
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3
popis pólů: 2P
složení kontaktů: 2 Z
[Ie] jmenovitý pracovní proud: 12 A (? 55 °C) AC AC-1, 6 A při ? 440 V AC AC-3
výkon motoru (kW): 1,1 kW přprůměr 220
.230 V AC 50/60 Hz, 2,2 kW při 380
.415 V AC 50/60 Hz, 2,2 kW při 660
.690 V AC 50/60 Hz
Irms jmen.zapínací proud: 66 A při 690 V AC vyhovuje IEC 60947, 66 A při 690 V AC vyhovuje NF C 63-110
jmenovitá vypínací schopnost: 52 A při ? 400 V pro výkonový obvod vyhovuje IEC 60947, 52 A při ? 400 V pro výkonový obvod vyhovuje NF C 63-110
[Ui] jmenovité izolační napětí: 690 V vyhovuje BS 5424, 690 V vyhovuje CSA C22.2 č. 14, 690 V vyhovuje IEC 60947, 690 V vyhovuje UL 508, 690 V vyhovuje VDE 0110 skupina C
montážní držák: lišta
standardy: BS 5424, IEC 60947, NF C 63-110, VDE 0660
certifikace výrobku: CSA, UL
připojení
svorky: výkonový obvod : konektor 1 kabel(y) 0,35
.6 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 0,5
.6 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 1,5
.6 mm2
tuhost kabelu: pevný, výkonový obvod : konektor 2 kabel(y) 0,35
.1,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 0,35
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 1,5
.4 mm2
tuhost kabelu: pevný
provozní doba: 6
.8 ms vypnutí napájení cívky a rozpojení 1Z, 7
.14 ms zapnutí napájení cívky a sepnutí 1Z
mechanická životnost: 10 Mcyklů. Výhody:
