Popis produktu
TeSys

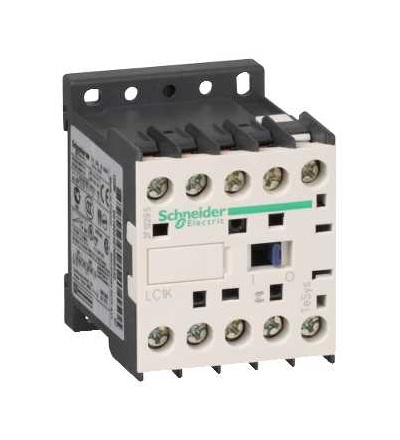

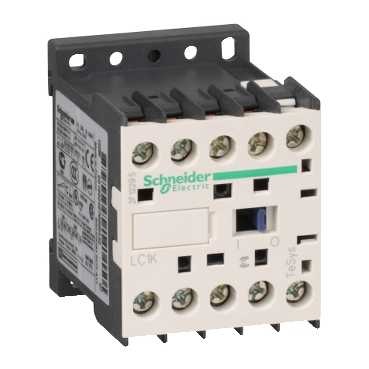

typ produktu nebo součásti: stykač
označení přístroje: LC1K
použití stykače: odporová zátěž
kategorie použití: AC-1
popis pólů: 4P
složení kontaktů: 4 Z
[Ue] jmenovité pracovní napětí: ? 690 V AC 50/60 Hz pro signalizační obvod, 690 V AC 50/60 Hz pro výkonový obvod
kategorie přepětí: III
[Ith] jmenovitý tepelný proud: 10 A při ? 50 °C pro signalizační obvod, 20 A při ? 50 °C pro výkonový obvod
Irms jmen.zapínací proud: 110 A AC pro signalizační obvod vyhovuje IEC 60947, 160 A AC pro výkonový obvod vyhovuje IEC 60947, 160 A AC pro výkonový obvod vyhovuje NF C 63-110
jmenovitá vypínací schopnost: 110 A při 440 V vyhovuje IEC 60947, 70 A při 660...690 V vyhovuje IEC 60947, 80 A při 500 V vyhovuje IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud: 100 A ? 50 °C 10 s výkonový obvod, 105 A ? 50 °C 5 s výkonový obvod, 110 A 100 ms signalizační obvod, 115 A ? 50 °C 1 s výkonový obvod, 25 A ? 50 °C? 15 s výkonový obvod, 50 A ? 50 °C 3 min výkonový obvod, 55 A ? 50 °C 1 min výkonový obvod, 75 A ? 50 °C 30 s výkonový obvod, 80 A 1 s signalizační obvod, 90 A 500 ms signalizační obvod
jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje IEC 60947, 10 A gG pro signalizační obvod vyhovuje VDE 0660, 25 A aM pro výkonový obvod, 25 A gG při ? 440 V pro výkonový obvod
[Ui] jmenovité izolační napětí: 600 V pro signalizační obvod vyhovuje CSA C22.2 č. 14, 600 V pro signalizační obvod vyhovuje UL 508, 600 V pro výkonový obvod vyhovuje CSA C22.2 č. 14, 600 V pro výkonový obvod vyhovuje UL 508, 690 V pro signalizační obvod vyhovuje IEC 60947-4-1, 690 V pro signalizační obvod vyhovuje IEC 60947-5-1, 690 V pro výkonový obvod vyhovuje IEC 60947-4-1
montážní držák: deska, lišta
standardy: BS 5424, IEC 60947, NF C 63-110, VDE 0660
certifikace výrobku: CSA, UL
připojení
svorky: šroubové svorky 1 kabel(y) 0,34...2,5 mm?
tuhost kabelu: ohebný
ano kabelová koncovka, šroubové svorky 1 kabel(y) 0,75...4 mm?
tuhost kabelu: ohebný
ne kabelová koncovka, šroubové svorky 1 kabel(y) 1,5...4 mm?
tuhost kabelu: pevný, šroubové svorky 2 kabel(y) 0,34...1,5 mm?
tuhost kabelu: ohebný
ano kabelová koncovka, šroubové svorky 2 kabel(y) 0,75...4 mm?
tuhost kabelu: ohebný
ne kabelová koncovka, šroubové svorky 2 kabel(y) 1,5...4 mm?
tuhost kabelu: pevný
kroutící moment: 1,3 N.m
na šroubové svorky
pomocí šroubováku Philips č. 2, 1,3 N.m
na šroubové svorky
pomocí šroubováku plochý ? 6 mm
provozní doba: 10...20 ms vypnutí napájení cívky a rozpojení 1Z, 10...20 ms zapnutí napájení cívky a sepnutí 1Z
úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením vyhovuje EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením vyhovuje EN/ISO 13849-1
mechanická životnost: 10 Mcyklů.
Výhody: Kompaktní výkon. Tesys K tvoří kompletní řadu reve
