Popis produktu

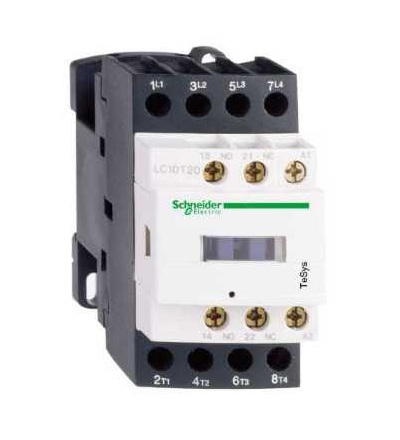

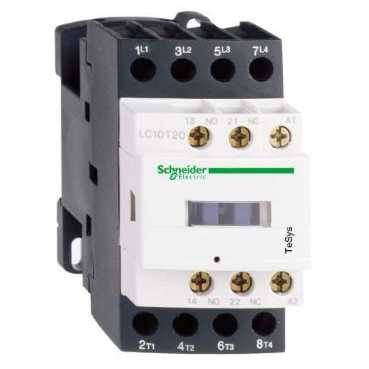

TeSys D stykač, 4p(2Z+2V), AC-1, ? 440 V 40A, 42 V AC cívka. řada: TeSys
označení výrobku: TeSys D
typ produktu nebo součásti: stykač
označení přístroje: LC1D
použití stykače: odporová zátěž
kategorie použití: AC-1
popis pólů: 4P
složení kontaktů: 2 Z + 2 V
[Ue] jmenovité pracovní napětí: ? 300 V DC pro výkonový obvod, ? 690 V AC 25
.400 Hz pro výkonový obvod
složení pomocného kontaktu: 1 Z + 1 V
kategorie přepětí: III
[Ith] jmenovitý tepelný proud: 10 A při ? 60 °C pro signalizační obvod, 40 A při ? 60 °C pro výkonový obvod
Irms jmen.zapínací proud: 140 A AC pro signalizační obvod vyhovuje IEC 60947-5-1, 250 A DC pro signalizační obvod vyhovuje IEC 60947-5-1, 450 A při 440 V pro výkonový obvod vyhovuje IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 120 A ? 40 °C 1 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 240 A ? 40 °C 10 s výkonový obvod, 380 A ? 40 °C 1 s výkonový obvod, 50 A ? 40 °C 10 min výkonový obvod
jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje IEC 60947-5-1, 40 A gG při ? 690 V koordinace typ 2 pro výkonový obvod, 63 A gG při ? 690 V koordinace typ 1 pro výkonový obvod
[Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod vyhovuje IEC 60947-1, 690 V pro výkonový obvod vyhovuje IEC 60947-4-1
ochranný kryt: ano
montážní držák: deska, lišta
standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
certifikace výrobku: BV, CCC, CSA, DNV, gL, GOST, LROS, RINA, UL
připojení
svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1
.4 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.4 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1
.4 mm2
tuhost kabelu: pevný
ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.2,5 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.4 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1
.4 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 2,5
.10 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 2,5
.10 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 2,5
.16 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 2,5
.10 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 2,5
.1...
