Popis produktu

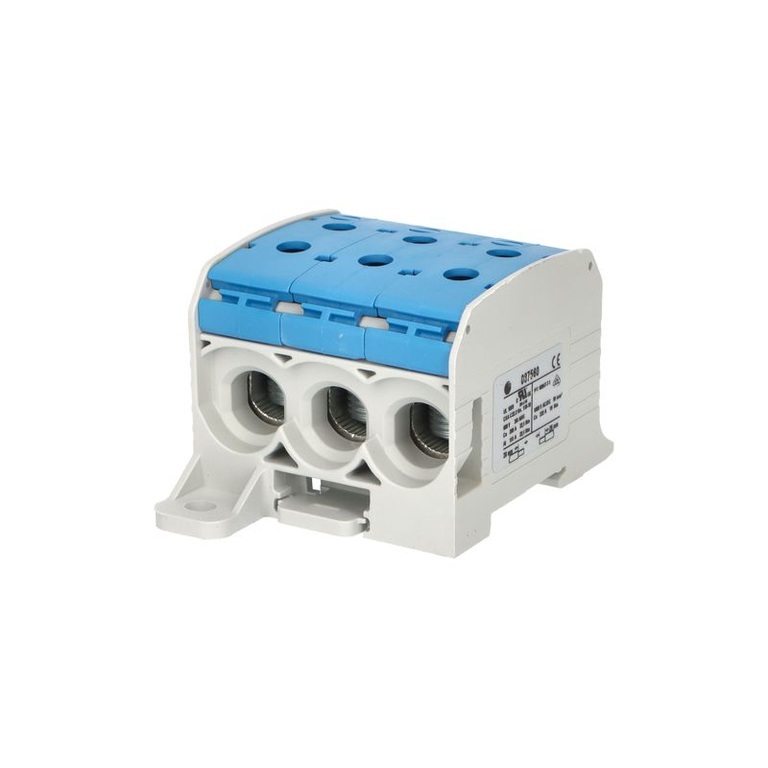

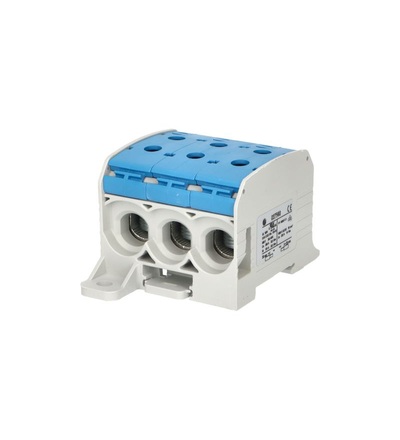

Univerzální připojovací svorka RKA 95 1/6 N. Zcela nová generace univerzálních připojovacích svorek - typ RKA. Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 300 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře na nosnou lištu 35 mm (DIN lišta) nebo na montážní desku rozváděče. Jsou propracovanější ve všech ohledech, ať už je to použití robustního plastového pouzdra, záslepka nevyužitých připojovacích otvorů, možnost označit svorku popisovacím štítkem. Navíc mají od typu RKA 95 možnost připojení dalšího vodiče (do 10 mm2) do speciální svorky, která se využívá např. k měření, indikaci a vyhodnocování stavu apod. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 6 mm2 až do 300 mm2)
- jmenovité napětí 1000 V AC/DC • montáž na nosnou lištu i na panel
- připojení měděných i hliníkových vodičů
- dodatečná připojovací svorka do 10 mm2 (např. pro měření, indikaci stavu, od velikosti RKA 95 včetně)
- certifikace - VDE (pro Německo) a UL (pro americký trh)
- barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných svorek (modrá, zelená)
- precizní zpracování
- Videoprezentace - YOUTUBE k zobrazení -->zde<--.
