Popis produktu

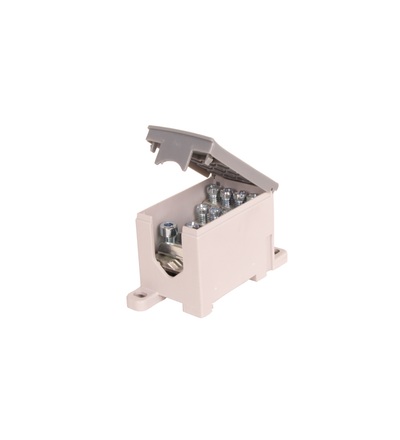

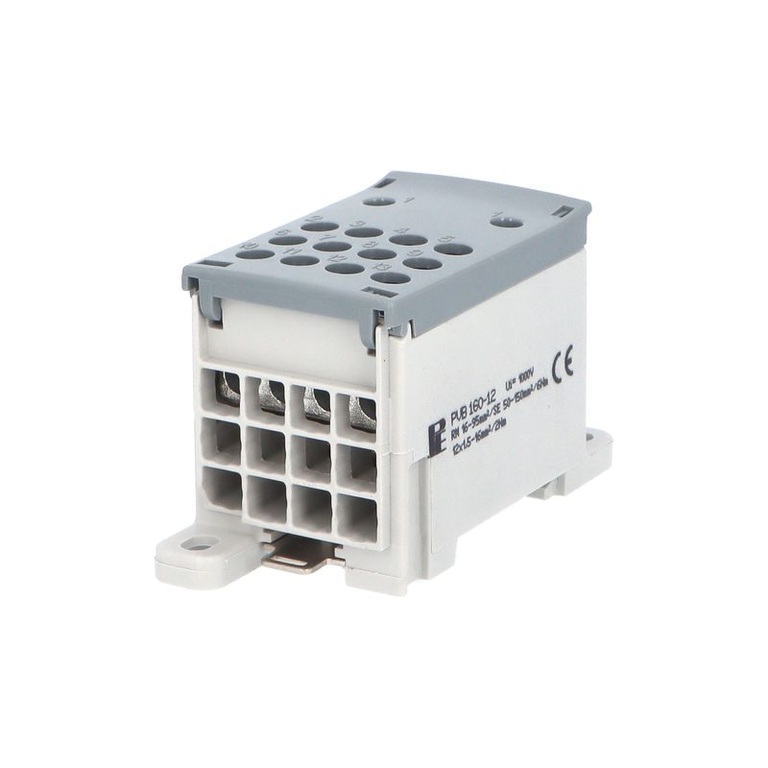

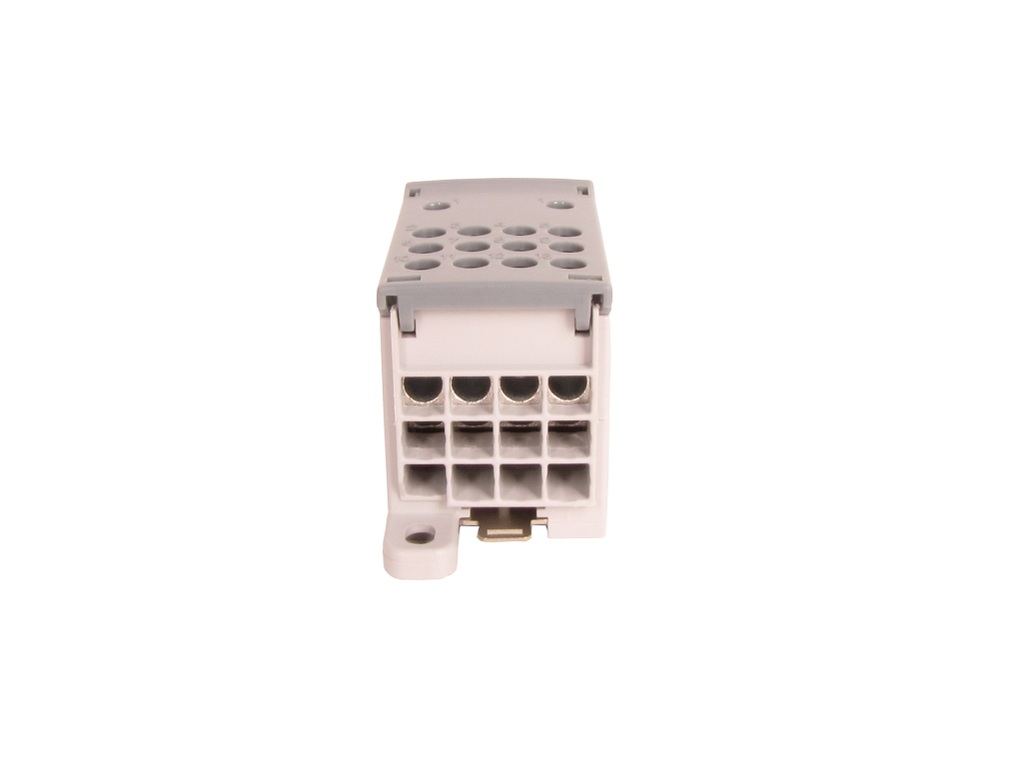

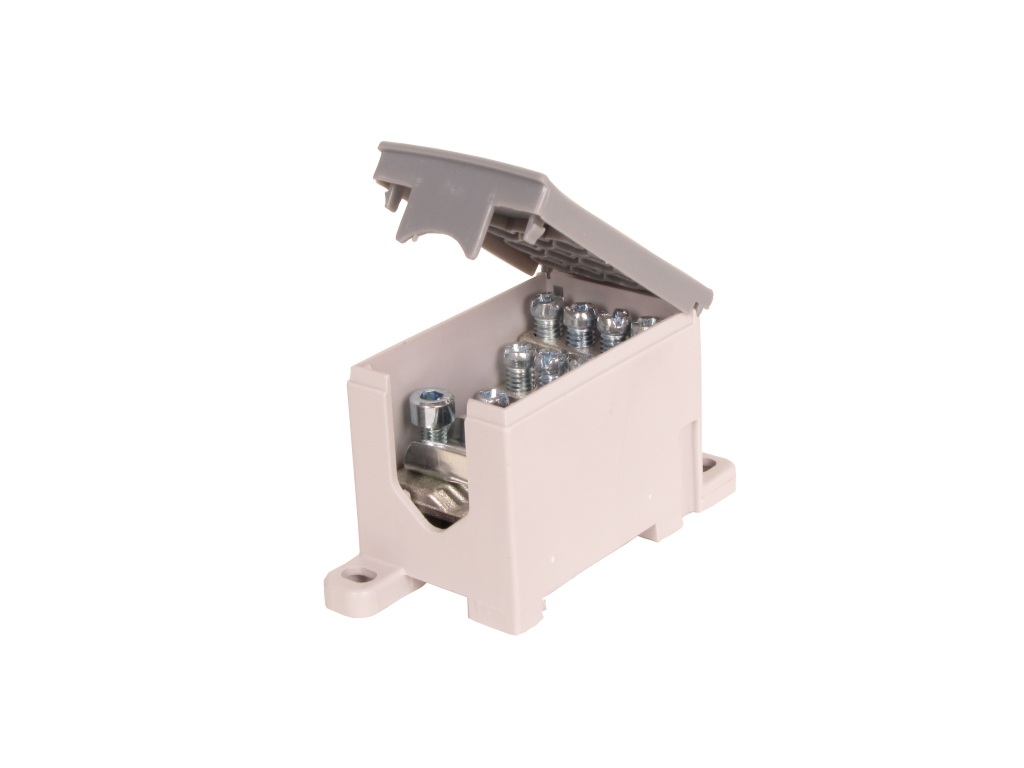

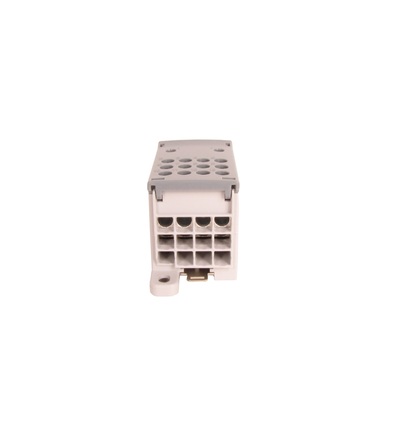

Blok pro rozdělení fází PVB 160-12, 1pólový, pro AL/CU vodiče, jmenovitý proud 160A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 12x16mm2. Rozměry ŠxVxH: 40x48x85 mm. Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti: • montáž na nosnou lištu • úspora místa uvnitř rozváděče • dostatek připojovacích míst • jmenovité napětí 690 V AC (Ui = 1000 V)
