Popis produktu

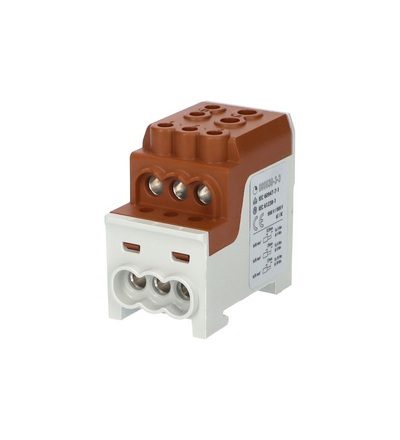

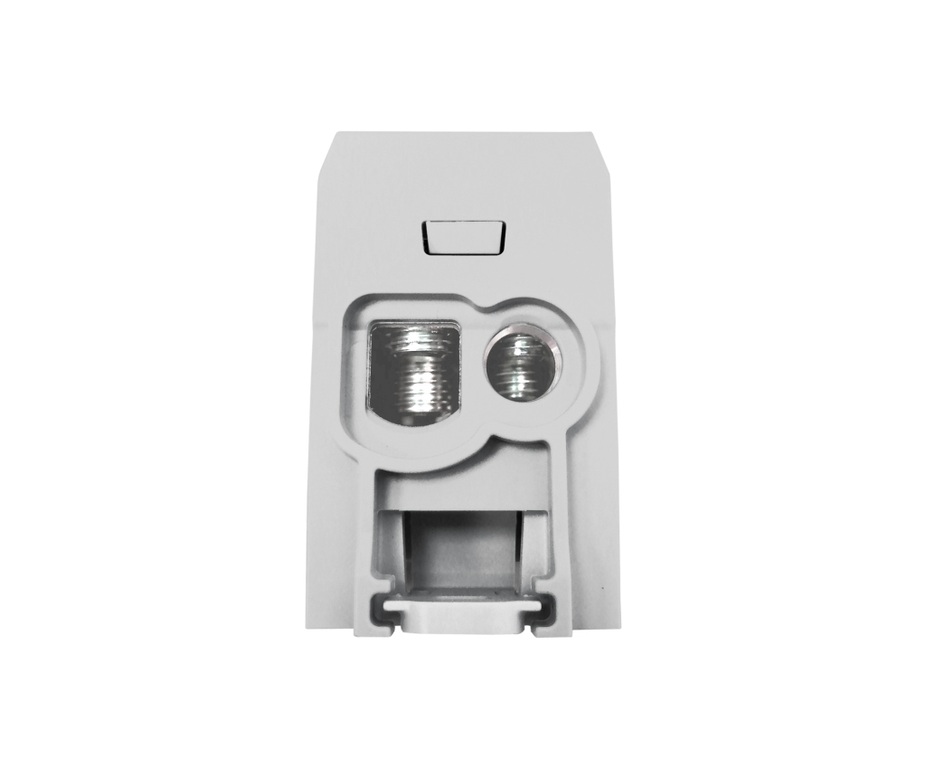

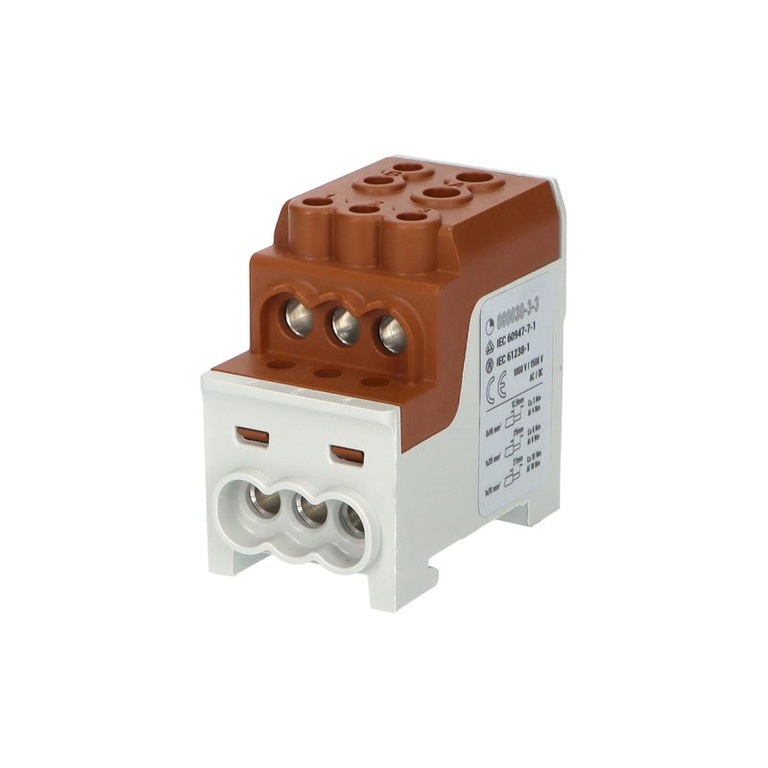

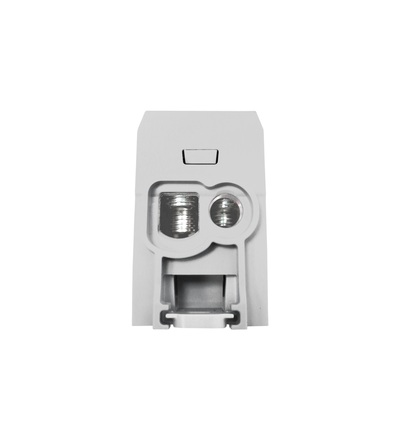

Blok pro rozdělení fází UVB 200 L B, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva hnědá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2. Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti: • montáž na nosnou lištu • úspora místa uvnitř rozváděče • dostatek připojovacích míst • jmenovité napětí 1000V AC / 1500V DC
