Popis produktu
TeSys

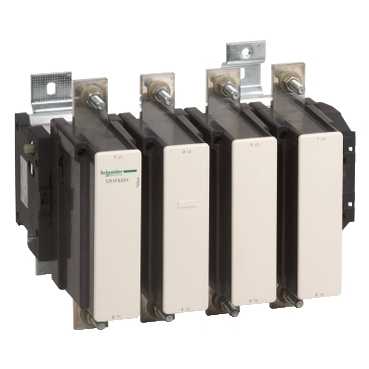

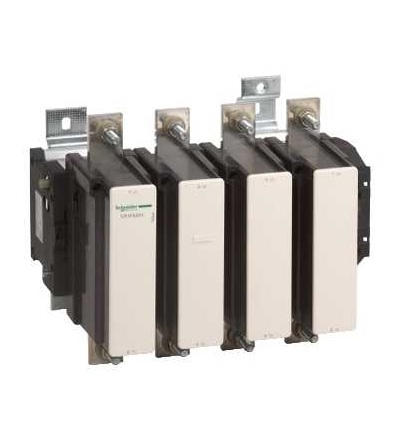

typ produktu nebo součásti: stykač s aretací
označení přístroje: CR1F
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3, AC-4
popis pólů: 4P
složení kontaktů: 4 Z
[Ie] jmenovitý pracovní proud: 1000 A (? 40 °C) při ? 440 V AC AC-1, 560 A (? 40 °C) při ? 440 V AC AC-4, 630 A (? 40 °C) při ? 440 V AC AC-3
typ ovládacího obvodu: AC 50...400 Hz, DC standardní
napětí ovládacího obvoduprůměr 220...230 V AC 50...400 Hzprůměr 220...230 V DC
jmenovitá vypínací schopnost: 3200 A při 1000 V, 4600 A při 660...690 V, 5400 A při 500 V, 6300 A přprůměr 220...440 V
[Icw] jmenovitý krátkodobý výdržný proud: 1600 A ? 40 °C 10 minprůměr 2200 A ? 40 °C 3 min, 3400 A ? 40 °C 1 min, 4400 A ? 40 °C 30 s, 5,05 kA ? 40 °C 1 s, 5,05 kA ? 40 °C 10 s, 5,05 kA ? 40 °C 5 s
jmenovitý proud pojistky: 1000 A BS88 při ? 440 V, 1000 A gG při ? 440 V, 630 A aM při ? 440 V
[Ui] jmenovité izolační napětí: 1000 V vyhovuje BS 775, 1000 V vyhovuje IEC 60158-1, 1000 V vyhovuje IEC 60947-4, 1500 V vyhovuje VDE 0110 skupina C
ztrátový výkon na pól: 120 W AC-1, 48 W AC-3
provozní doba: 40...80 ms aretovaný, 50...100 ms odaretování
mechanická životnost: 1 Mcyklů.
Výhody: Možnosti efektní nabídky. Kompaktní stykače TeSys F nabízí mnohem více než pouze uspokojení požadavků na vysoký výkon. Jsou kompatibilní s elektronickými nadproudovými relé LR9 nebo motorovými jističi GV7, a v této kombinaci tvoří ideální odbočky ke spotřebičům. Nabízí rychlý, snadný výběr a montáž a společné příslušenství pro větší flexibilitu....
Aplikace:
Průmysl, infrastruktura, energetika, apod., Spouštění všech typů motorů za normálních podmínek i v náročných provozech, Spínání odporových, indukčních a kapacitních zátěží....
