Popis produktu
TeSys

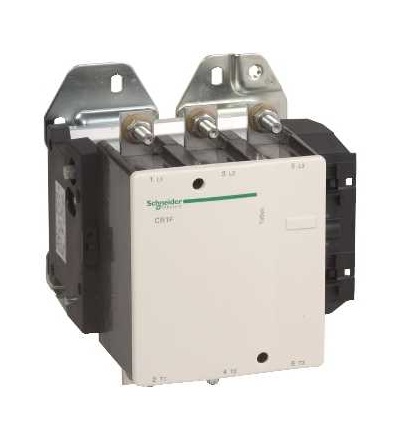

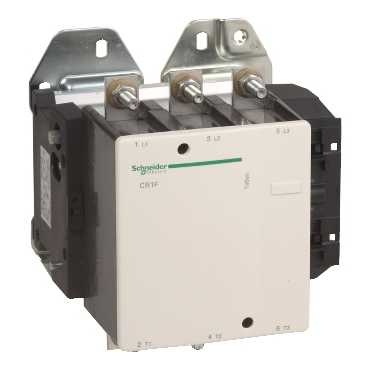

typ produktu nebo součásti: stykač s aretací
označení přístroje: CR1F
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-3, AC-4
popis pólů: 3P
složení kontaktů: 3 Z
[Ie] jmenovitý pracovní proud: 460 A (? 40 °C) při ? 440 V AC AC-4, 500 A (? 40 °C) při ? 440 V AC AC-3, 700 A (? 40 °C) při ? 440 V AC AC-1
jmenovitá vypínací schopnost: 2500 A při 1000 V, 3560 A při 660...690 V, 4500 A při 500 V, 5000 A přprůměr 220...440 V
[Icw] jmenovitý krátkodobý výdržný proud: 1200 A ? 40 °C 10 min, 1500 A ? 40 °C 3 min, 2400 A ? 40 °C 1 min, 3200 A ? 40 °C 30 s, 4200 A ? 40 °C 1 s, 4200 A ? 40 °C 10 s, 4200 A ? 40 °C 5 s
jmenovitý proud pojistky: 500 A aM při ? 440 V, 800 A BS88 při ? 440 V, 800 A gG při ? 440 V
[Ui] jmenovité izolační napětí: 1000 V vyhovuje BS 775, 1000 V vyhovuje IEC 60158-1, 1000 V vyhovuje IEC 60947-4, 1500 V vyhovuje VDE 0110 skupina C
ztrátový výkon na pól: 45 W AC-3, 88 W AC-1
připojení
svorky: sběrnice 2 x (40 x 5 mm), svorky pro oka 2 kabel(y) 240 mm?
provozní doba: 40...80 ms aretovaný, 50...100 ms odaretování
mechanická životnost: 1 Mcyklů.
Výhody: Možnosti efektní nabídky. Kompaktní stykače TeSys F nabízí mnohem více než pouze uspokojení požadavků na vysoký výkon. Jsou kompatibilní s elektronickými nadproudovými relé LR9 nebo motorovými jističi GV7, a v této kombinaci tvoří ideální odbočky ke spotřebičům. Nabízí rychlý, snadný výběr a montáž a společné příslušenství pro větší flexibilitu....
Aplikace:
Průmysl, infrastruktura, energetika, apod., Spouštění všech typů motorů za normálních podmínek i v náročných provozech, Spínání odporových, indukčních a kapacitních zátěží....
