Popis produktu

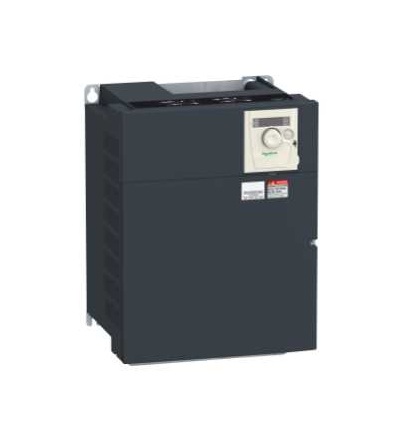

Frekvenční měnič ATV312, 11kW, 25kVA, 397 W, 380
500 V, 3 fáz. napájení. řada výrobků: Altivar 312
typ produktu nebo součásti: frekvenční měnič
cíl výrobku: asynchronní motory
provedení montáže: s chladičem
označení přístroje: ATV312
počet fází v síti: 3 fáz.
síťový proud: 28,4 A pro 500 V, 37,2 A pro 380 Vprůměr 22 kA
EMC filtr: integrovaný
zdánlivý výkon: 25 kVA
ovl. asynchronního motoru: tovární nastavení: konstantní točivý moment, vektorové řízení bez zpětné vazby s PWM řízením motoru
elektrické připojení: Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1
.LI6 svorka 2,5 mm2 AWG 14, L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- svorka 25 mm2 AWG 3
zdroj: interní napájení pro logické vstupy při 19
.30 V, ? 100 mA pro ochrana obvodu proti přetížení a zkratu, interní napájení pro potenciometr žádané hodnoty (2.2 až 10 kOhm) při 10
.10,8 V, ? 10 mA pro ochrana obvodu proti přetížení a zkratu
typ komunikačního rozhraní: CANopen, Modbus
stupeň krytí IP: IP20 na horním části bez krycí desky, IP21 na připojovacích svorkách, IP31 na horním části, IP41 na horním části
volitelná karta: CANopen daisy chain komunikační modul, DeviceNet komunikační modul, Fipio komunikační modul, Modbus TCP komunikační modul, Profibus DP komunikační modul.
Výhody: Snadná komunikace: Zabudováno: Modbus a CANopen. Volitelně: CANopen Daisy Chain, DeviceNet, ProfibusDP. Ethernet/Modbus a Fipio/Modbus. Přátelské rozhraní: Nastavení pomocí mobilního telefonu (Bluetooth®). Intuitivní navigace. Lokální ovládání z čelního panelu. 50 aplikačních funkcí v základu. Autotuning pro optimální nastavení. Zabudovaný EMC filtr. Odolný vůči drsnému prostředí. Široká nabídka napájecích napětí
Aplikace: Manipulace s materiálem. Čerpadla a ventilátory. Textilní stroje. Balicí stroje. Speciální stroje
