Popis produktu

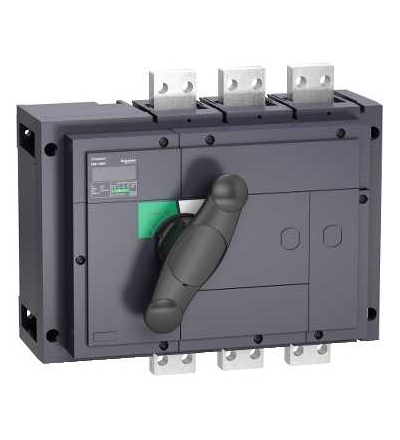

Odpínač Compact INS1000, 1000A, 3p. řada: Compact
označení výrobku: INS1000
popis pólů: 3P
typ sítě: AC, DC
frekvence sítě: 50/60 Hz
[Ie] jmenovitý pracovní proud: AC-21A : 1000 A AC 50/60 Hprůměr 220/240 V, AC-21A : 1000 A AC 50/60 Hz 380/415 V, AC-21A : 1000 A AC 50/60 Hz 440/480 V, AC-21A : 1000 A AC 50/60 Hz 480 V NEMA, AC-21A : 1000 A AC 50/60 Hz 500/525 V, AC-21A : 1000 A AC 50/60 Hz 660/690 V, AC-22A : 1000 A AC 50/60 Hprůměr 220/240 V, AC-22A : 1000 A AC 50/60 Hz 380/415 V, AC-22A : 1000 A AC 50/60 Hz 440/480 V, AC-22A : 1000 A AC 50/60 Hz 480 V NEMA, AC-22A : 1000 A AC 50/60 Hz 500/525 V, AC-22A : 1000 A AC 50/60 Hz 660/690 V, AC-23A : 1000 A AC 50/60 Hprůměr 220/240 V, AC-23A : 1000 A AC 50/60 Hz 380/415 V, AC-23A : 1000 A AC 50/60 Hz 440/480 V, AC-23A : 1000 A AC 50/60 Hz 480 V NEMA, AC-23A : 1000 A AC 50/60 Hz 500/525 V, AC-23A : 1000 A AC 50/60 Hz 660/690 V, DC-21A : 1000 A DC 125 V 2P v sérii, DC-22A : 1000 A DC 125 V 2P v sérii, DC-23A : 1000 A DC 125 V 2P v sérii
[Icm] jmenovitá zkratová zapínací schopnost: 330 kA 690 V AC 50/60 Hz s předřazeným ochranným jističem, 75 kA 690 V AC 50/60 Hz samotný odpínač
[Ue] jmenovité pracovní napětí: 125 V DC, 690 V AC 50/60 Hz
signalizace polohy kontaktu: ano
viditelné odpojení: ne.
Výhody:
Aplikace:
